鋁銷壓塊機
一、產品簡介
鋁銷壓塊機又叫做鋁屑壓塊機,是金屬壓塊機的一種,主要用于廢舊金屬回收再利用,將回收回來的鋁屑、鋁粉、鋁銷及鋁制品壓制成3-10公斤高密度餅塊,用于投爐冶煉生產成可再利用鋁制品。鋁銷壓塊機具有高效、節能、環保、方便運輸、降低運輸成本等優勢。
二、設備結構
鋁銷壓塊機主要由:主機、液壓泵站和控制柜組成。
1、主機:由機體、主油缸、布料油缸、推塊油缸、配套??蚣澳>摺_頭等構成。
機體由上、下橫梁,立柱組成。上、下橫梁采用優質鑄鋼件,立柱表面鍍硬鉻,采用45號鋼,上、下橫梁用四根立柱由內外螺母連接,承受工作時的張力。
油缸采用優質45號鋼,不會產生漏油,確保設備的使用壽命及使用安全性。
2、液壓泵站:由電機、液壓泵、液壓閥、泵保護裝置、冷卻器、過濾器和連接設備管道系統構成。設計合理,質量穩定。配備冷卻系統,避免設備因油溫過熱而無法連續工作。
3、控制柜:由電氣系統和plc控制系統構成。
配備可調整文本顯示器,動作順序及每個動作時間完全采用PLC系統控制,并可由操作工隨時調整,方便快捷,簡單易懂。
三、使用范圍

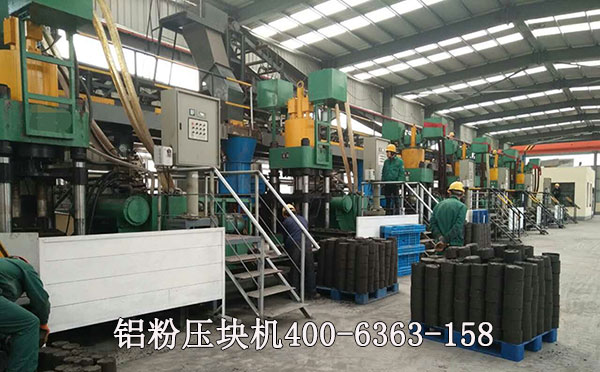

鋁銷壓塊機廣泛適用于鋼鐵廠、機械廠、機加工中心、回收加工行業及有色、黑色金屬冶煉行業,將各種鋁制品廢料、邊角料、鋁刨花、廢鋁、鋁粉等擠壓成長方形、圓柱體等高密度餅塊,以降低運輸和冶煉成本。
四、鋁銷壓塊機工作原理
上料機將鋁銷輸送到鋁銷壓塊機的料斗中,布料油缸前進布料→布料油缸后退復位→主油缸下降→壓力繼電器發信→主油缸微升→推塊油缸后退→主油缸下降頂出餅塊→推塊油缸前進推出餅塊→主缸上升→布料油缸前進推料……依次循環,完成對鋁銷的壓塊成型。
五、產品技術參數
型號 | 餅塊尺寸 | 餅塊密度(T/M3) | 塊重(Kg) | 班產(噸) | 功率(Kw) |
Y83-200-1 | Φ80-100 | 4.0-5.2 | 2-3 | 4-6 | 15 |
Y83-315-1 | Φ100-120 | 4.2-5.5 | 2-4 | 8-10 | 30 |
Y83-400-1 | Φ110-140 | 4.2-5.5 | 3-5 | 10-12 | 30 |
Y83-500-1 | Φ120-150 | 4.5-5.5 | 5-8 | 16-20 | 37 |
Y83-630-1 | Φ130-160 | 4.6-5.5 | 6-9 | 20-30 | 60 |
六、性能優勢
1、系統采用預泄荷裝置,可消除液壓沖擊對液壓元件的損壞,提高設備穩定性;
2、加裝快速裝置,可提高設備生產效率;
3、采用全自動PLC可編程控制系統,抗干擾能力強、故障率低,適用范圍廣;
4、機體采用整體鑄鋼件,強度高,穩定性好,安裝時不需要做基礎直接用地腳螺栓固定;
5、本機采用先進的液壓傳動,高度專業整體閥塊,超大流量通徑,使系統壓力損失少、消除了泄露弊端;
6、插裝閥、電液比例閥的使用和獨特的油路設計使液壓系統完美無缺,即使在長期大負荷的情況下工作,系統也不會出現力不從心的現象;
7、根據用戶工況另可增配螺旋自動送料器、鏈板式輸送機等,降低工人的勞動強度;
8、可根據客戶要求調整更換模具,實現一機多用。
